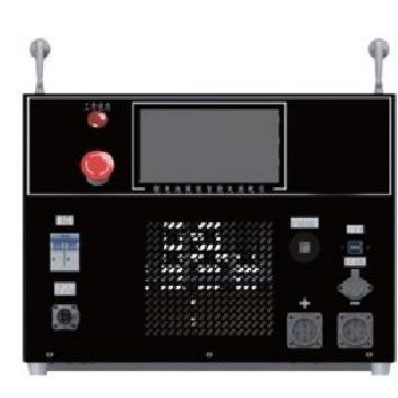

Module Charging ug Discharging

1. Pagpaila sa produkto

Kini nga produkto usa ka himan nga gigamit alang sa pag-charge ug pagdiskarga sa lithium battery pack

mga modulo. Ang data sa boltahe sa baterya kolektahon pinaagi sa external sampling box,     ug dayon ang data ipasa ngadto sa module sa pag-charge ug pagdiskarga sa mga ekipo  pinaagi sa internal nga CAN communication protocol. Ang target nga boltahe sa module sa baterya sa aparato awtomatiko nga magtino kung i-charge o i-discharge ang module sa baterya.

2.Application okasyon

Kini angay alang sa high-power nga pag-charge ug pagdiskarga sa module sa baterya, ug pag-charge o pagdiskarga sa baterya sa kinatibuk-an.

3. Functional nga mga bahin

● Taas nga gahum sa pag-charge ug pagdiskarga

Ang gahum sa pag-charge mahimong moabot hangtod sa 4KW, ug ang boltahe sa pag-charge mahimong moabot sa 220V; ang discharge power mahimong moabot sa 4KW, ug ang maximum discharge nga kasamtangan mao ang 75A;

● Touch-type nga disenyo

Kini adunay usa ka 7-pulgada nga touch display screen, nga mahimong magtakda sa mga parameter sa pag-charge ug pagdiskarga pinaagi sa screen. Kini mao ang yano ug sayon ​​sa pag-operate nga walay usa ka eksternal nga PC ibabaw nga computer.

● Self-diagnosis sa mga ekipo

Ang mga ekipo adunay output nga short circuit protection, battery undervoltage protection, battery overvoltage protection, monomer cell inversion protection, chassis

panalipod sa sobra nga temperatura; awtomatik nga alarma sa dagkong kapakyasan sa mga ekipo, buzzer ug indicator light alarm prompt;

● Diskarte sa Charge ug Discharge

I-charge ug i-discharge ang baterya sumala sa intelihenteng kontrol sa target nga boltahe nga device, gamit ang mode:

Pag-charge: kanunay nga kasamtangan / makanunayon nga gahum;  Discharge: kanunay nga kasamtangan / makanunayon nga gahum.

● Data  pagbalhin

Pagsuporta sa pagbalhin sa data sa USB flash drive. Human ma-upload ang datos sa pc, ang nagsuporta nga software makahimo og mga taho sa datos; Ang mga file sa pagrekord mahimong makita nga ma-download.

Tulo ka mode sa pag-charge ug pagdiskarga

● A: Gitukod-sa sampling

Samtang nag-charge ug nagdiskarga sa tibuok module, kini nga produkto nagmonitor sa cell  boltahe sa tinuod nga panahon pinaagi sa sampling box nga gihatag ni Zhanyun. Sa kini nga mode, mahimo usab kini gamiton sa balanse nga maintainer ni Zhanyun. Ang pagkuha sa boltahe sa equalizer isip usa ka pakisayran, ang module sa baterya mahimong ma-charge ug ma-discharge.

①Gisuportahan sa aparato ang hangtod sa 64 nga serye sa mga kaskad sa baterya sa parehas nga oras (kinahanglan nga wired sa han-ay);

②Phase sequence detection function (awtomatikong paghukom sa wiring accuracy);

③Kasibu sa sampling sa boltahe: sayop 0.1%FS±2mV (walay gikinahanglang manual calibration, andam gamiton)

④Ang sample board adunay undervoltage protection ug overvoltage protection.

B: External sampling

Kini nga produkto mahimo usab nga monitor sa monomer mga selula sa module pinaagi sa gawas CAN

pagkuha sa datos sa komunikasyon. Ang interface sa aparato mahimong dali nga maka-import sa mga dbc file sa lainlaing mga pakete sa baterya ug mga signal sa mapa sumala sa mga kinahanglanon sa pag-monitor.

C: Blind charging mode

Kini nga mode wala magkinahanglan sa data sa boltahe sa usa ka cell. Nagkinahanglan lamang kini sa module sampling line aron makolekta ang kinatibuk-ang boltahe sa module sa baterya aron pugson nga ma-charge ug ma-discharge ang baterya.

4.Type nga panudlo

Edisyon sa Pagganap Type N: ● Suportahi ang external sampling ● Suportahi ang internal nga sampling ● Suportahi ang blind punch mode
Propesyonal nga Type P: ● Espesyal nga excitation waveform genetic algorithm ● 30 minutos nga paspas nga pagsukod sa SOH sa battery cell ● 30 minutos aron kuwentahon ang internal nga pagsukol sa cell sa baterya ● 30 minutos aron dali nga masusi ang pagkamakanunayon sa cell sa baterya
Intelihenteng Bersyon Type I: ● Paspas nga sukda ang SOH sa cell cell sa baterya sulod sa 2 ka minuto. ● Kuhaa ang AC impedance spectrum sa battery cell sa 2 ka minuto. ● Paspas nga makamatikod sa pagkamakanunayon sa selula sa baterya sulod sa 2 ka minuto

4. Teknikal nga parametro
